手搖刷式過濾器
一、手搖刷式過濾器簡介
手搖刷式過濾器的由過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排污時，只要打開排污閥順時針方向搖動手柄數圈，即可完成排污，不必拆卸過濾器清洗內部濾網，清洗排污過程水流不中斷。
二、手搖刷式過濾器產品特點
1.結構設計簡單、高過濾效率、高可靠性
2.手動刷式不停機清洗
3.較大的過濾面積，極小的壓損
4.清洗不斷流，特別適用于二十四小時不停機系統
5.安裝靈活，可以水平安裝也適應于垂直安裝
三、手搖刷式過濾器技術參數
單臺最大過濾流量可達970m3/h
過濾精度從4000微米-20微米
濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800 —20μm）
最小工作壓力≥0.1MPa
最高工作壓力≤1.6MPa(特殊可定制)
工作溫度≤95℃
清洗方式：刷式
安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量
四、手搖刷式過濾器產品選型
為了能更適用客戶的水系統，為了最佳的過濾效果，達到為客戶節能、省電、省水、環保的最高要求，華豫閥門做為領先的水過濾解決方案供應商，我們的工程師將用他們最專業技術知識，豐富的操作經驗，為您做出最佳的方案選擇。
您在選擇手搖刷式過濾器的時候，請考慮以下幾個參數
1、處理流量
2、過濾介質的化學性質
3、過濾介質的懸浮物濃度
4、要求的過濾精度
5、管道的壓力
手搖刷式過濾器精度對照表
| 微米（μm） | 10 | 25 | 30 | 40 | 50 | 80 | 100 | 120 | 150 | 200 | 400 | 800 | 1500 | 3000 | | 目 數 | 1500 | 650 | 550 | 400 | 300 | 200 | 150 | 120 | 100 | 80 | 40 | 20 | 10 | 5 |

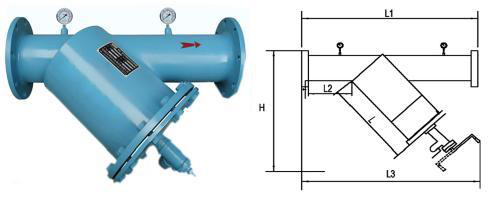

外形尺寸圖 | 型號 | 接口 | 處理量 | 手搖刷式Y型過濾器 | | （mm） | T/H | |
|
|
| Φ | L | L1 | L2 | L3 | H | 重量 | | HY-SYS50 | 50 | 15 | 159 | 300 | 600 | 80 | 810 | 650 | 37 | | HY-SYS80 | 80 | 50 | 159 | 300 | 600 | 80 | 810 | 660 | 37.5 | | HY-SYS100 | 100 | 80 | 159 | 300 | 700 | 80 | 810 | 670 | 38 | | HY-SYS125 | 125 | 125 | 219 | 350 | 750 | 80 | 820 | 680 | 40 | | HY-SYS150 | 150 | 180 | 275 | 350 | 800 | 80 | 950 | 720 | 57 | | HY-SYS200 | 200 | 320 | 325 | 525 | 850 | 80 | 1050 | 850 | 77 | | HY-SYS250 | 250 | 490 | 377 | 650 | 900 | 80 | 1350 | 4050 | 130 | | HY-SYS300 | 300 | 710 | 426 | 700 | 950 | 80 | 1740 | 1360 | 202.5 | | HY-SYS350 | 350 | 970 | 478 | 820 | 1170 | 100 | 2350 | 1740 | 290 | | HY-SYS400 | 400 | 1500 | 650 | 950 | 150 | 100 | 2460 | 1850 | 310 | | HY-SYS500 | 500 | 1950 | 720 | 1100 | 1800 | 100 | 2500 | 1950 | 350 |
注：列表尺寸為參考尺寸，詳情請根據實際產品
