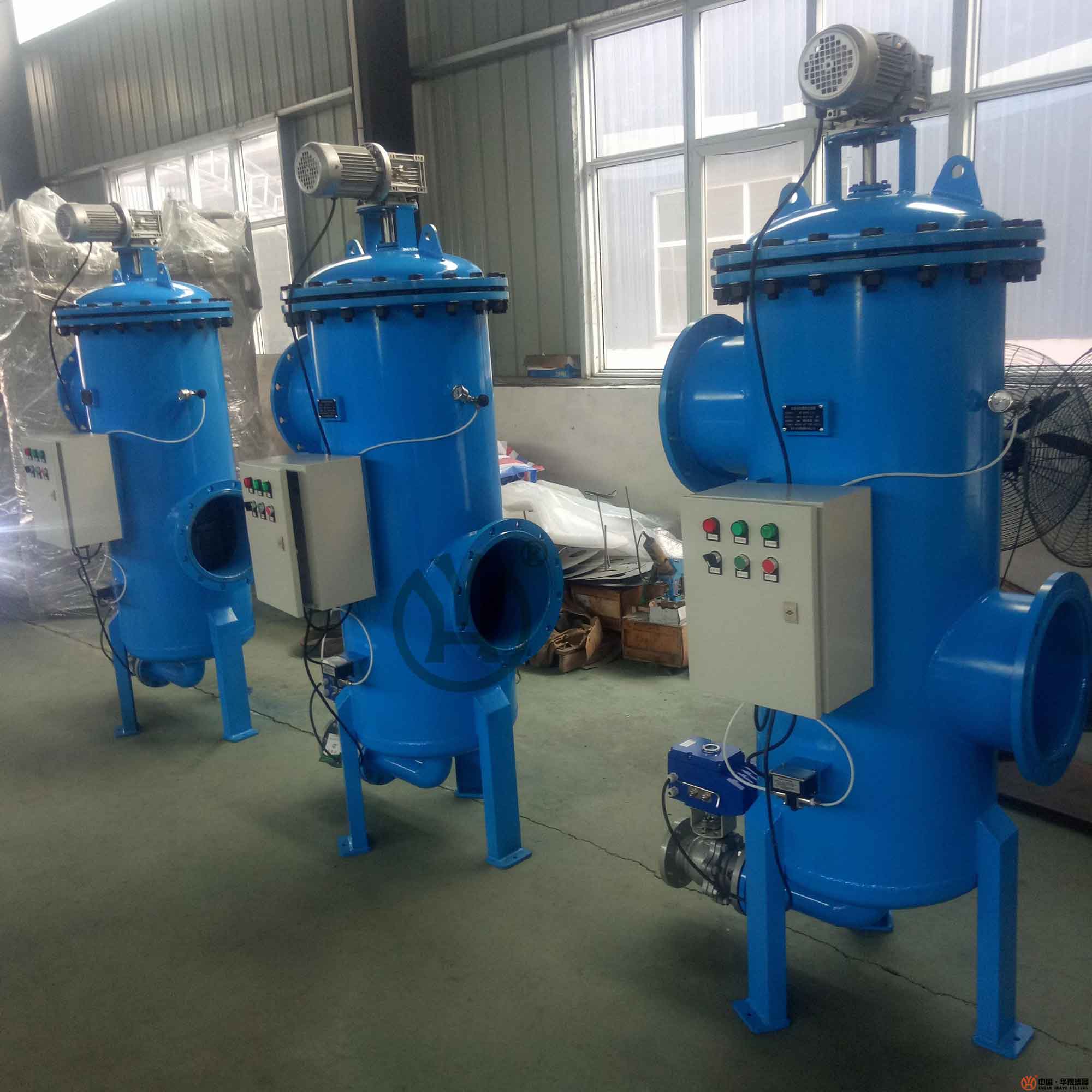

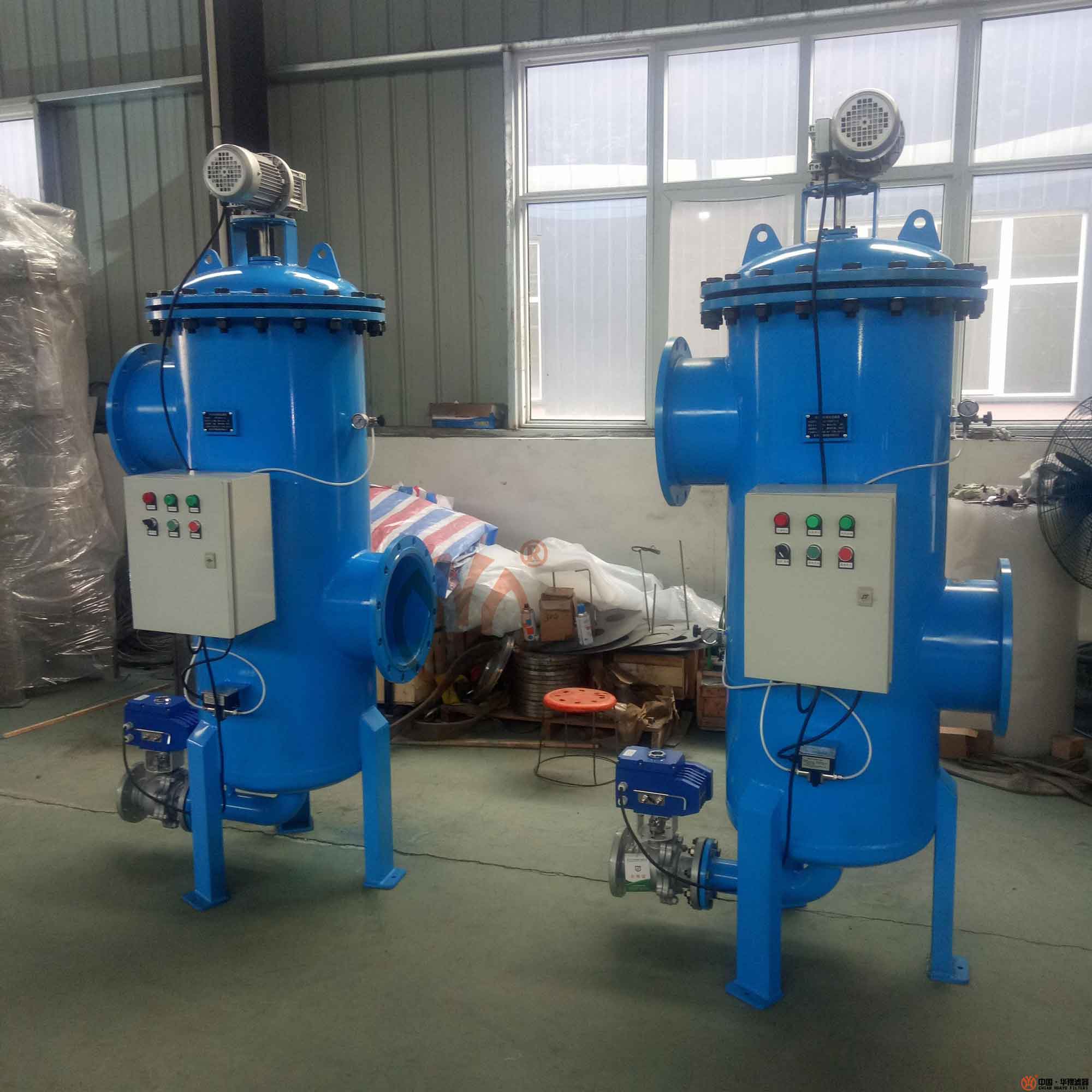

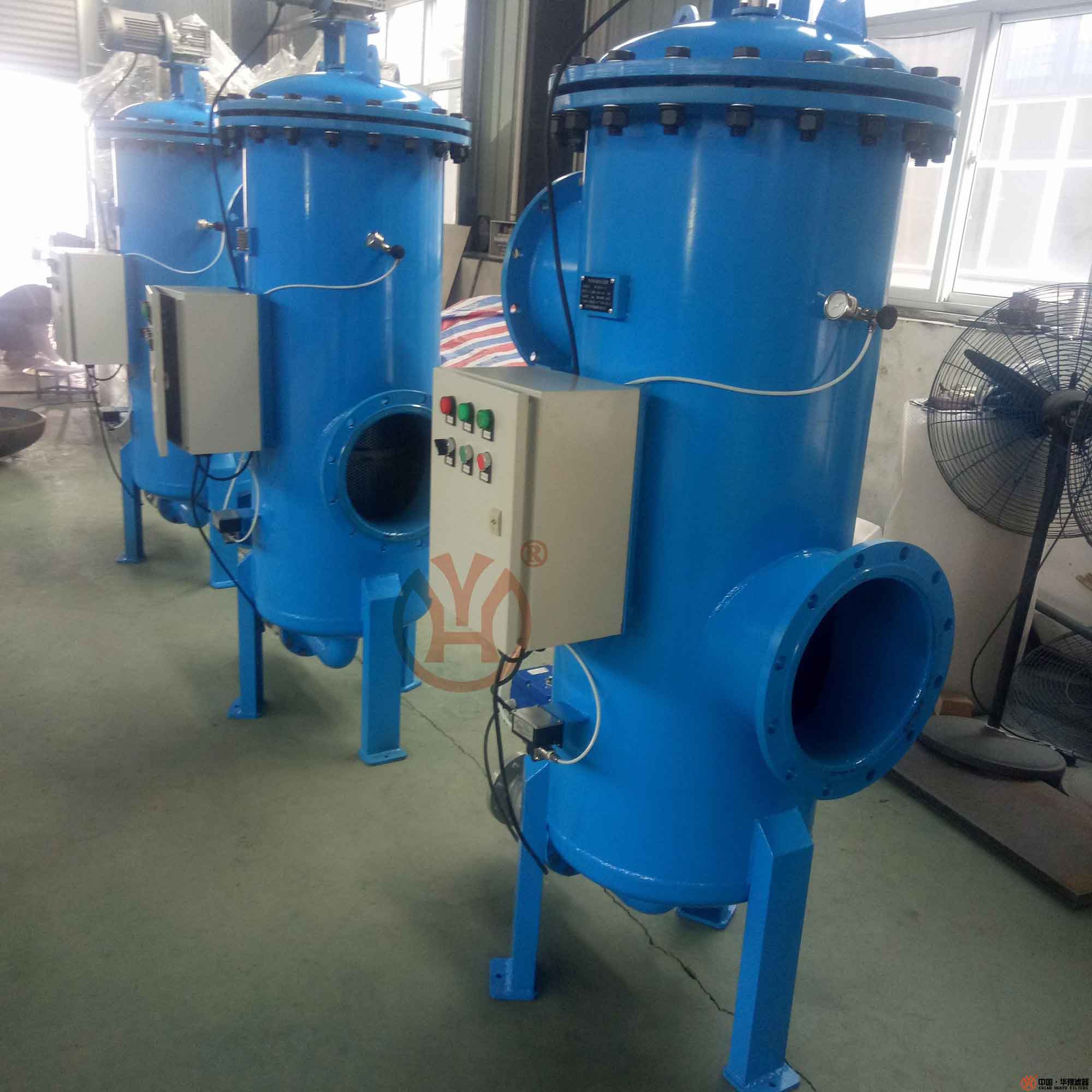

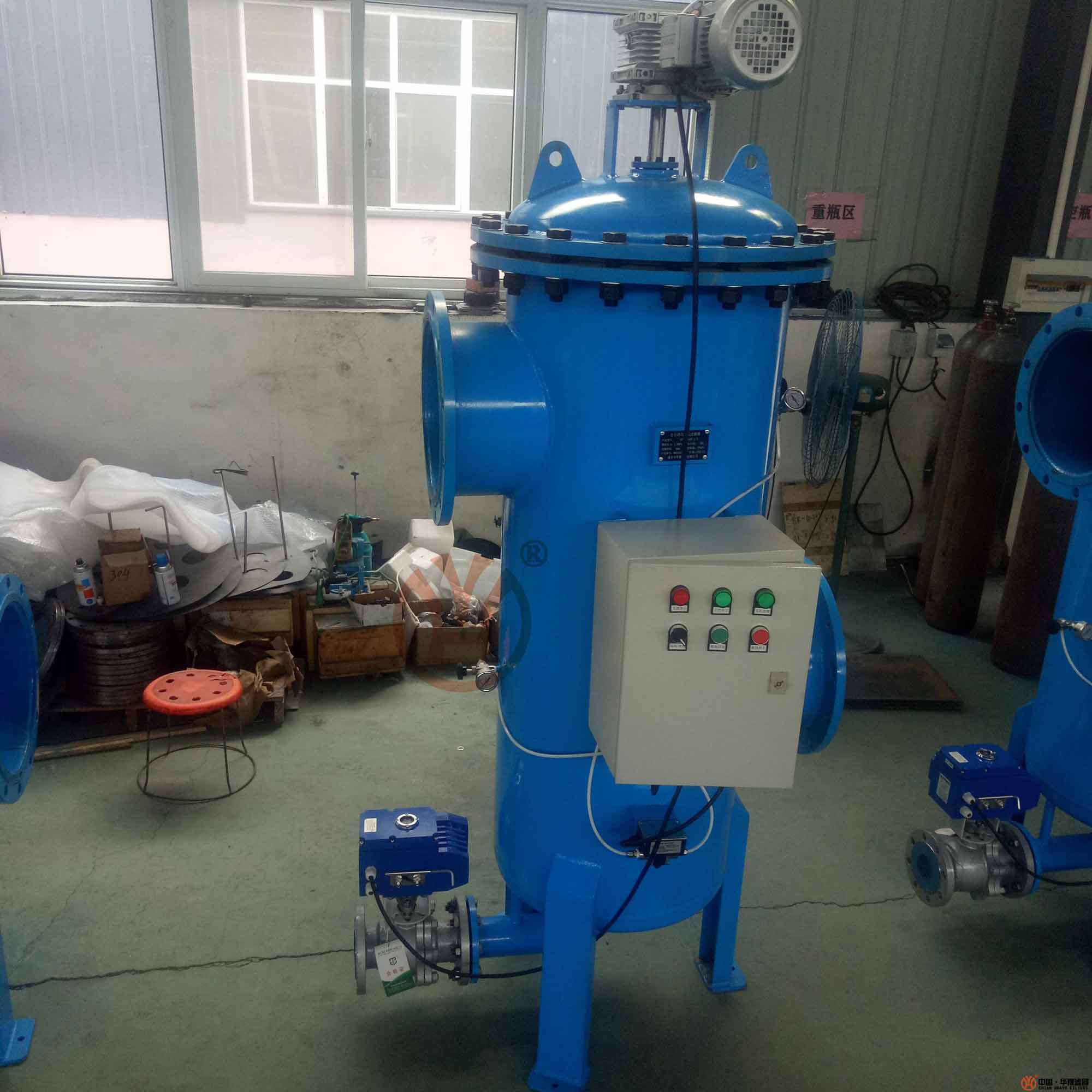

一、 自清洗過濾器簡介 過濾器是水凈化過程中不可缺少的處理手段，用于攔截水中的各種雜質，以凈化水質或保護系統中其他設備的正常工作。普通網式過濾器因其結構簡單、過濾效果好、阻力小而應用于水源過濾、工業循環水系統等領域，但其缺點是納污量小、易受污物堵塞、清洗工作復雜，必須對設備進行拆卸才能實現對過濾部分的清洗，無法監控過濾器的狀態，而且受人為因素影響比較大，使整個系統的自動化程度很低。全自動過濾器可對原水進行過濾并自動對濾芯進行清洗排污，且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有自動化程度高，處理量大，可自行清洗排污，并不間斷供水，應用面等優點。
二、自清洗過濾器使用范圍
三、自清洗過濾器產品功能及特點 3.過濾器材質 ■殼體：碳鋼、304不銹鋼、316L不銹鋼 ■濾網：304不銹鋼、316L不銹鋼 ■排污閥：鑄鋼、不銹鋼 ■控制器：碳鋼噴塑 ■密封圈：丁腈橡膠 ■清洗刷：不銹鋼、尼龍
五、自清洗過濾器的結構形式可根據客戶需求設計安裝形式
六、自動排污過濾器安裝及安裝注意事項1)機體上的箭頭方向為水流方向，過濾器應按此方向安裝，即：系統中水流方向應與箭頭方向一致，不得接反。2) 排污閥出口應安裝排污管，連接方式為法蘭連接，排污管長度不能超過15米，且不應有向上的坡角，以免產生背壓。3)自動排污過濾器安裝方式應注意水流方向不可弄錯，安裝時應盡量使排污閥處于水平位置或向下的位置，以保證排污。4)自動排污過濾器應串聯安裝在管路系統中，為保證在停機檢修時系統不間斷供水，系統中應設置旁路，過濾器進出口及旁路均應設置截斷用閥門，如：截止閥、球閥、蝶閥等。 5)過濾器規格的選用應與安裝管路相匹配，如：系統管徑為外徑133mm則選DN125規格過濾器。當過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝.過濾器應安裝在系統需保護的用水設備之前，其安裝位置應盡量靠近被保護設備。 6)在有可能發生回流的地方，應在過濾器出口安裝止回閥。 7)在動力系統中，過濾器應安裝在泵與設備之間，越靠近設備越好，若泵與設備之間的壓力超過過濾器的極限壓力，則應將過濾器安裝于泵之前，并且盡量靠 近泵。8)自動排污過濾器電控器安裝電控器出廠時按過濾器默認安裝位置固定，如用戶實際安裝位置與默認不同時，可通過拆下固定電控箱支架的四條安裝螺栓，調整到電控箱支架及電控箱的正確方位后，再將四條螺栓用螺母固定即可。9)合理選擇安裝環境，注意防水、防雨、防潮。10)產品出廠前已調試完畢，用戶不可隨意拆卸或調試電控器。七、自動排污過濾器操作說明 自動排污過濾器的清洗排污過程有手動、自動控制兩種方式。操作面板示意圖如下圖所示，使用如下： 自動排污過濾器手動控制：將“手動/自動”選擇開關旋轉至手動位置，根據需要分別進行手動排污和手動清洗，具體操作見后面的操作部分,選擇開關旋轉至自動位置，進入自動狀態。手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污自動控制狀態也不會正常工作。 自動排污過濾器自動控制： 將“手動/自動”選擇開關旋轉至自動位置（“壓差/定時”開關在“定時”位置），首先設定過濾時間和排污時間定時器。過濾時間以小時為單位，到999小時，出廠值為120h（5天）；排污時間以秒為單位，時間60秒，出廠值40s(秒)。接通電源，用選擇開關進入自動狀態，首行過濾，過濾時間定時器開始計時，同時壓差開關也將實際壓差與設定壓差進行比較，如果設定的過濾時間到了，而壓差沒有到，機器也打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，進入下一個循環;如果設定的過濾時間沒到，而壓差到了，機器打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，如此循環往復。將“手動/自動”選擇開關旋轉至自動位置（“壓差/定時”開關在“壓差”位置）接通電源，用選擇開關進入自動狀態，首行過濾，此時過濾時間計時器不計時，壓差值達到設定值后開始清洗排污，排污時間到達設定值后結束，進入下一個過濾周期，如此循環往復。 （三）自動排污過濾器扳手控制：系統提供了定時/壓差控制、壓差控制、手動控制三套控制方案，互為補充確保系統安全。當出現情況如電器故障排污閥不能電動打開,就可以使用扳手從排污閥電動頭處手動打開，清洗電機同樣可以用扳手手動控制。 壓差指示儀在出廠時已經調整好設定值，為1.0Bar。在壓差指示儀的低壓連接端上側有一個調整壓差值的調節盤，順時針撥動調節盤時，壓差設定值下降。反之，則上升。
