籃式過濾器—不銹鋼籃式過濾器

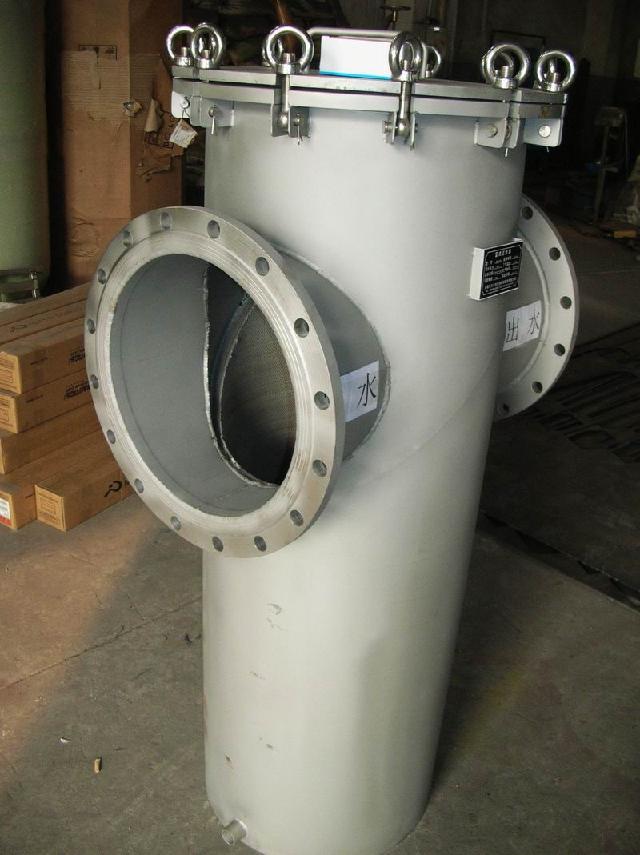

不銹鋼籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度最佳的過濾器，濾網結構與其它過濾網不一樣，因形狀像籃子，故名藍式過濾器。 不銹鋼籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。 不銹鋼籃式過濾器適用范圍 化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。 化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等。 制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。 輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。 各種特殊工藝的高效過濾器等。 不銹鋼籃式過濾器工作原理 管道在安裝時會有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時通過泄壓孔泄壓，以達到輕松打開殼蓋清理濾網即可，并可通過滯留物排放口對殼體進行清理。 直通式籃式過濾器選型的一般原則： 1、進出口通徑： 原則上藍式過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。 2、公稱壓力： 按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。 3、藍式過濾器孔目數的選擇： 主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”
| 公稱通徑 | 尺 寸 | 管 塞 | | DN(mm) | L | H | H1 | D0 | | 25 | 180 | 260 | 160 | 76 | R3/4" | | 32 | 200 | 270 | 160 | 76 | R3/4" | | 40 | 260 | 300 | 170 | 108 | R3/4" | | 50 | 260 | 300 | 170 | 108 | R3/4" | | 65 | 330 | 360 | 210 | 133 | R3/4" | | 80 | 340 | 400 | 250 | 159 | R3/4" | | 100 | 400 | 470 | 300 | 219 | R3/4" | | 125 | 480 | 550 | 360 | 273 | R3/4" | | 150 | 500 | 630 | 420 | 273 | R3/4" | | 200 | 560 | 780 | 530 | 325 | R3/4" | | 250 | 660 | 930 | 640 | 426 | M20*1.5 | | 300 | 750 | 1200 | 840 | 478 | M20*1.5 | | 600 | 1380 | 2000 | 1400 | 800 | M35*2.0 |
不銹鋼絲網技術參數
| ~目數/in | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | | ~孔數/in2 | 100 | 200 | 900 | 1600 | 2500 | 3600 | 6400 | 10000 | 22500 | 40000 | | 可截粒徑(U) | 2032 | 955 | 614 | 442 | 356 | 301 | 216 | 173 | 108 | 77 | | 絲徑 | 0.51 | 0.315 | 0.224 | 0.206 | 0.152 | 0.122 | 0.102 | 0.081 | 0.061 | 0.051 | | 有效過濾面積 | 64 | 58 | 54 | 52 | 50 | 51 | 47 | 46 | 45 | 42 |
綜合技術參數
| 主體材質 | A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 襯里 | | 公稱通徑/壓力 | DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb) | | 阻火層材質 | 304 304L 316 316L 哈氏合金 蒙乃爾合金 | | 防爆等級 | BS 5501： IIA IIB IIC | | 螺帽螺栓 | 20# 304 304L 316 316L | | 密封墊片 | 丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片 | | 密封面 | 突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG） | | 法蘭標準 | HG GB HGJ JB ANSI JIS DIN BS NF | | 連接形式 | 法蘭連接(II) 內螺紋連接(III) 外螺紋連接(IV)對焊連接(I) | | 設計制造檢測標準 | HG/J532-91 | | 工作溫度 | 碳鋼: -30℃ ~ +350℃ 不銹鋼: -80℃ ~ +480℃ | | 外表 | 碳鋼: 防腐油漆 鋁合金、不銹鋼: 酸洗處理或防腐油漆 |
主體材料及代號
| 標配材質 | 碳鋼 A3 WCB | C | | 不銹鋼304 CF8 | S1 | | 選配材質 | 不銹鋼304L CF3 | S2 | | 不銹鋼316 CF8M | S3 | | 不銹鋼316L CF3M | S4 |
備注：如客戶需要其它材質，請在訂貨時說明。 壓力等級
| 標配壓力 | 公制： 0.6MPa 1.0MPa | | 英制： 150Lb | | 選配壓力 | 公制：1.6- 5.0MPa | | 美標：300-600Lb | | 日標：10-50K |
法蘭標準
| 標配法蘭 | 公制：HG 20592-97 1.0Mpa RF | | 英制：ANSI B 1.6 RF | | 選配法蘭 | 公制：GB HGJ SH JB | | 英制：JIS DIN BS NF |
連接形式及代號
| 連接形式 | 代號 | 連接形式 | 代號 | | 對焊連接 | I | 外螺紋連接 | IV | | 法蘭連接 | II | 松套連接 | V | | 內螺紋連接 | III | 卡箍連接 | VI |
