擋板式汽水分離器工作原理 通過五級分離—降速、離心、碰撞、變向、凝聚等原理,除去壓縮空氣(氣體)中的液態水份,達到凈化的作用。常安置在后冷卻器的后面。
擋板式汽水分離器II型產品特點 除水效率高:可除去99%的液態水份 體積小、重量輕。 安裝方便,管道式連接、可懸掛安裝。 免維護、可靠性好。 壽命長:可使用20年。 按GB150壓力容器標準制造,安全可靠。 可選配:自動排水器或手動排水器;液位計;不銹鋼材料;高的壓力。
擋板式汽水分離器的技術采納數
設計壓力 1.0MPa 水壓試驗壓力 1.25 MPa 設計溫度 80℃ 腐蝕裕度 1mm 分離效率 99% 材料 Q235-B

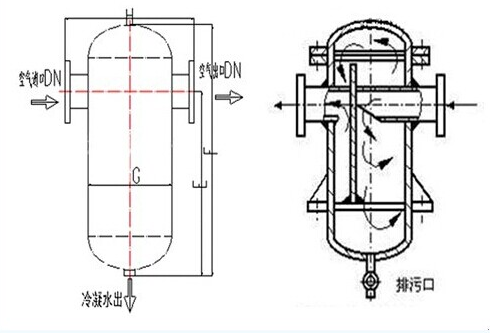

汽水分離器的規格和型號
| 型號 | 口徑 | 外形尺寸mm | 處理量m3/min | 排污口尺寸 | 配套后冷卻器型號 | | E | F | G | H | | HYDBQF-32 | DN32 | 280 | 400 | 133 | 330 | 6 | 自動放水閥 | HL4/1 ,HL2/1 | | HYDBQF-50 | DN50 | 400 | 600 | 159 | 360 | 18 | 自動放水閥 | HL5/1,6/1, | | HYDBQF-65 | DN65 | 400 | 600 | 159 | 360 | 18 | 自動放水閥 | HL10/1 | | HYDBQF-80 | DN80 | 510 | 760 | 219 | 420 | 42 | 自動放水閥 | HL13/1,20/1 | | HYDBQF-100 | DN100 | 580 | 850 | 273 | 480 | 60 | 自動放水閥 | HL40/1 | | HYDBQF-125 | DN125 | 580 | 850 | 273 | 480 | 60 | 自動放水閥 | HL60/1,70/1,80/1 | | HYDBQF-150 | DN150 | 650 | 990 | 426 | 630 | 120 | 自動放水閥 | HL100/1 | | HYDBQF-200 | DN200 | 630 | 1040 | 426 | 630 | 150 | 自動放水閥 | HL150/1 | | HYDBQF-250 | DN250 | 770 | 1180 | 478 | 680 | 200 | 自動放水閥 | HL200/1 | | HYDBQF-300 | DN300 | 840 | 1300 | 630 | 830 | 400 | 自動放水閥 | HL370/1 | | HYDBQF-400 | DN400 | 1180 | 1910 | 820 | 1090 | 600 | 自動放水閥 | HL370/1 |
歡迎來電咨詢訂購
