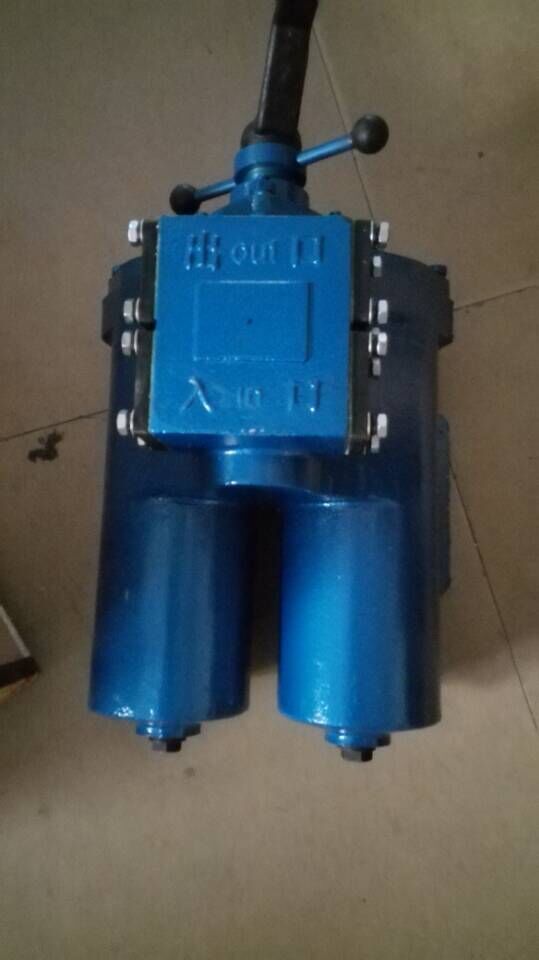

雙筒網片式過濾器SPL-15適用于各種型號的稀油潤滑裝置的過濾，應用于石油、電力、化工、冶金、建材、輕工等各種工業部門以提高油的清潔度。
網片式油濾器分為SPL雙筒系列和DPL 單筒系列、油濾器運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗
雙筒網片式過濾器SPL-15的技術參數
| 型號 | 公稱通徑DN | 額定流量m3/h(L/min) | 濾片尺寸mm | | 雙筒系列 | 單筒系列 | 內徑 | 外徑 | | SPL15 | - | 15 | 2(33.4) | | SPL25 | DPL25 | 25 | 5(83.4) | | SPL32 | - | 32 | 8(134) | | SPL40 | DPL40 | 40 | 12(200) | | SPL50 | - | 50 | 20(334) | | SPL65 | DPL65 | 65 | 30(500) | | SPL80 | DPL80 | 80 | 50(834) | | SPL100 | - | 100 | 80(1334) | | SPL125 | - | 125 | 120(2000) | | SPL150 | DPL150 | 150 | 180(3000) | | SPL200 | DPL200 | 200 | 320(5334) |
注：①最高工作溫度不大于95℃； ②最高工作壓力不大于0.8MPa； ③濾芯清洗壓降不大于0.150.8MPa； ④根據用戶使用場合，有不銹鋼殼體
外形尺寸
| 公稱通徑mm | 安裝形式 | 外形尺寸mm | 拆卸高度mm | 管路連接尺寸mm | 管路安裝尺寸 | 基座安裝尺寸mm | 凈重 | | DN | H | B | L | H1 | D | D0 | C | h | L3 | B1 | H2 | h1 | L1 | L2 | b | R | n | d1 | kg |
| | 15 | C | 328 | 180 | 196 | 260 | M30 X 2 | 22 | 38 | 55 | 88 | 155 | 291 | 88 | 166 | 80 | 12 | 16 | 4 | 12 | 9.5 | | 20 | C | 310 | 207 | 260 | 230 | M33 2 | 26 | 34 | 65 | 90 | 177 | 258 | 90 | 230 | 100 | 12 | 15 | 4 | 15 | 11.5 | | 25 | D | 315 | 232 | 230 | 270 | M39 X 2 | 34 | 34 | 65 | 90 | 185 | 265 | 90 | 156 | 100 | 12 | 15 | 2 | 16.5 | 12 | | C | 205 | 260 |
|
|
| 16.5 |
|
|
| | 32 | C | 380 | 207 | 260 | 330 | 60 X 60 | 38 | 34 | 65 | 96 | 175 | 330 | 50 | 230 | 100 | 12 | 15 | 4 | 16.5 | 12 | | 40 | C | 462 | 261 | 314 | 360 | 66 X 66 | 45 | 43 | 70 | 110 | 224 | 363 | 100 | 274 | 130 | 150 | 20 | 4 | 17 | 22 |
