PHC系列壓力管路過濾器安裝于潤滑和液壓系統的壓力管路中，用于濾除系統中諸元件磨損產生的金屬粉末及橡膠雜質等污染物，使流回油箱中的油液保持清潔，有利于油液的循環使用；
還設有旁通閥及濾芯污染堵塞發訊器，當濾芯被污染物堵塞到一定程度時，發訊器便會發出訊號，此時若不能及時清洗或更換濾芯，安裝在濾頭上的旁通閥便會自動開啟，以保護設備的正常運行；
濾芯過濾材質有復合纖維、不銹鋼編織網、不銹鋼燒結氈、木棉定性濾紙等，可根據客戶需要適當選取；
上、下殼體均采用鑄鐵材質，體積小、結構簡單、外形美觀大方。
性能參數
工作壓力：42MPa（MAX）
工作溫度：-25℃...+110℃
發訊器發訊壓差：0.5MPa
旁通閥開啟壓差：0.6MPa
工作介質：礦物油、乳化液 磷酸酯液壓液 水-乙二醇
發訊器類型：目式壓差發訊器、目/電式壓差發訊器
過濾材料：復合纖維、不銹鋼編織網、木棉定型濾紙、不銹鋼燒結網
型號說明
如：
1、過濾器型式
2、330
| 代號 | 流量（L/min） | | 330 | 330 | | 500 | 500 | | 660 | 660 | | 990 | 990 | | 1320 | 1320 |
3、FD
| 代號 | 過濾材料及精度 | | FB | 復合纖維 | | FT | 復合纖維 | | FC | 復合纖維 | | FD | 復合纖維 | | FV | 復合纖維 | | CD | 木棉定型濾紙 | | CV | 木棉定型濾紙 | | RC | 不銹鋼燒結氈 | | RD | 不銹鋼燒結氈 | | RV | 不銹鋼燒結氈 | | MD | 不銹鋼編織網 | | MV | 不銹鋼編織網 | | MP | 不銹鋼編織網 | | ME | 不銹鋼編織網 | | MS | 不銹鋼編織網 |
4、1
5、H2
| 代號 | 發訊器類型 | | 0 | 無壓差發訊器 | | S2 | 目視式壓差發訊器 | | H2 | 目/電式壓差發訊器 |
6、1
| 代號 | 工作介質 | | 1 | 礦物油、乳化液 | | 2 | 磷酸酯液壓油 | | 3 | 水－乙二醇 |
7、B7
| 代號 | B7 | F | | 接口尺寸 | G1 1/2 | 2SAE 6000PSI |

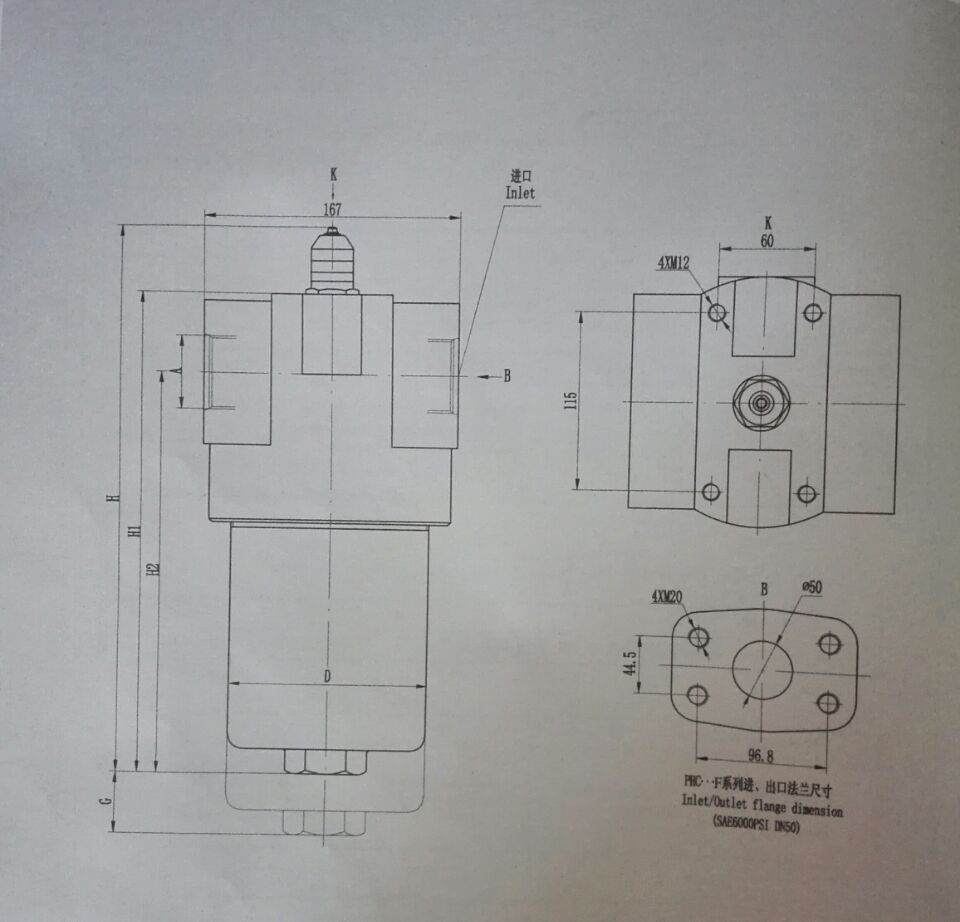

外形尺寸
| 型號 | A | D | H | H1 | H2 | G | | PH330... |
| 130 | 349 | 309 | 257 | 100 | | PHC500... | G1 1/2 | 442 | 402 | 350 | | PHC660... | 法蘭連接時?50 | 159 | 518 | 478 | 426 | | PHC990... |
| 668 | 628 | 576 | | PHC1320... |
| 834 | 794 | 742 |
